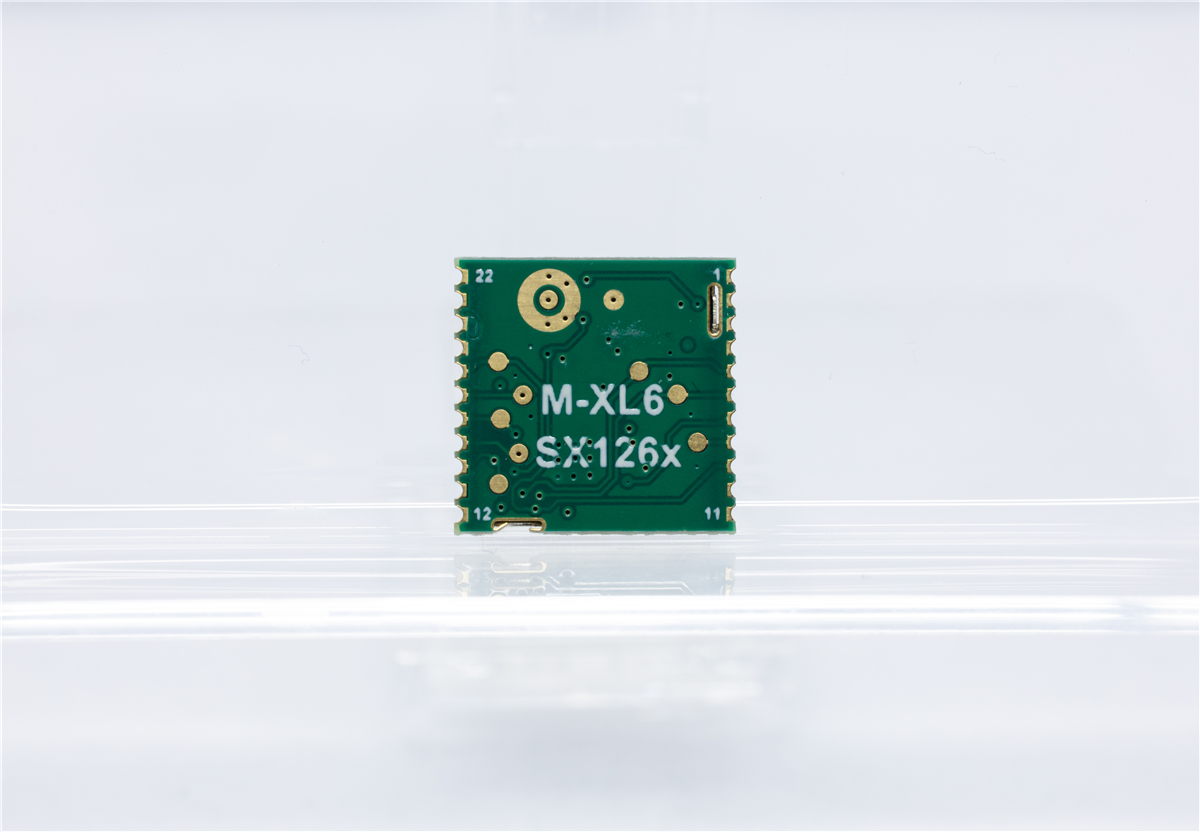

基于 SX1268 / SX1262 / LLCC68 的 LoRa射频模组

    M-XL6是一款针对物联网应用设计的LoRa调制技术的终端纯射频模组，采用高性能工业级SX1268 / SX1262 / LLCC68芯片，SPI接口，结构紧凑、功耗低；模块采用工业级标准设计，可快速开发部署LoRa网络，实现远距离、低功耗的数据采集和控制。提供二次开发资源包。

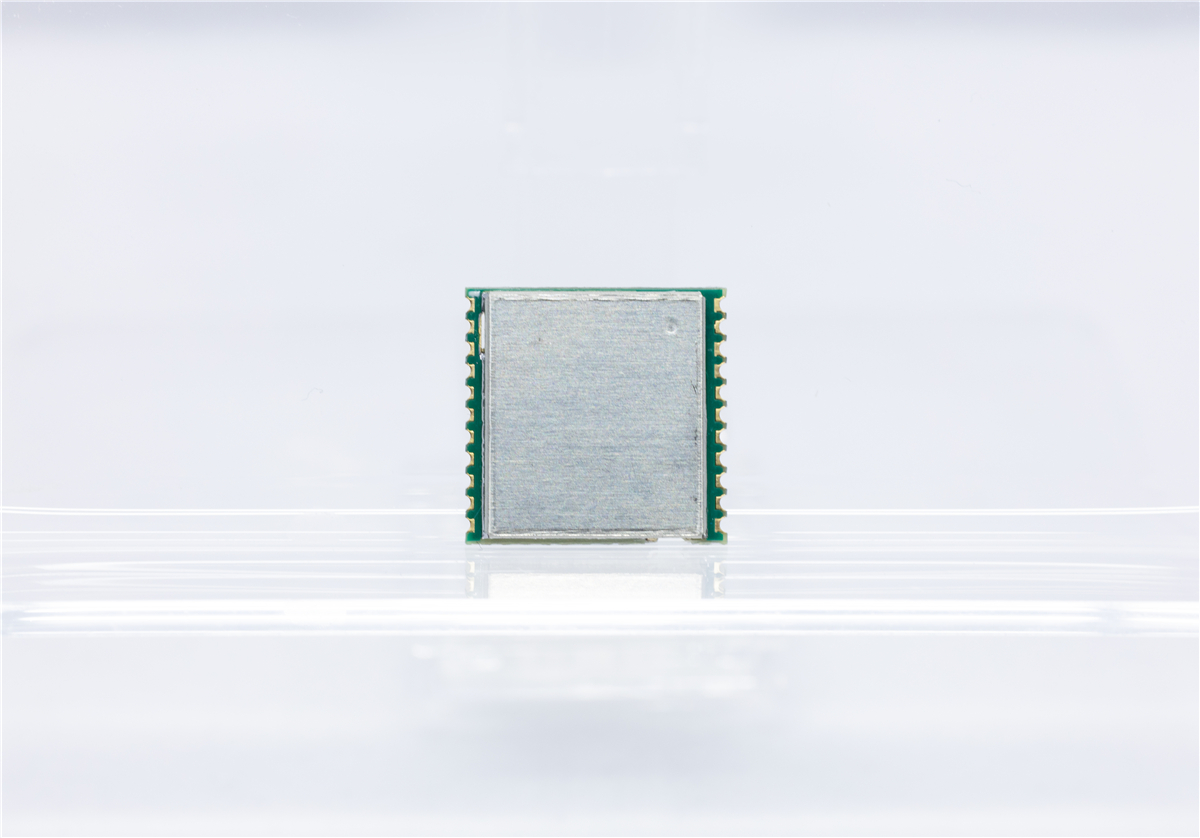

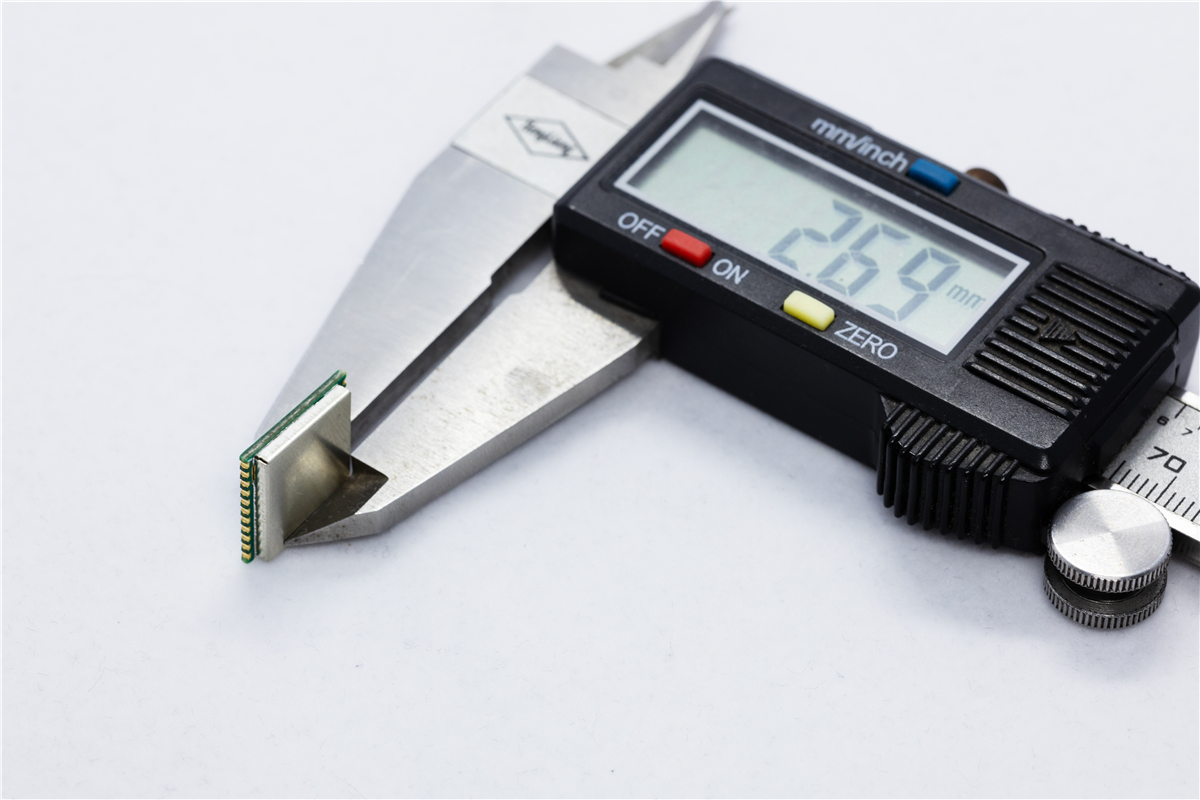

    模块的尺寸为15.0mm * 15.0mm * 2.6mm，带屏蔽罩，采用邮票孔封装，适用对空间体积有较高要求的场合。

产品特点

●  产品架构：采用SX1268 / SX1262 / LLCC68，内置晶振和射频开关，内置式位同步，用于时钟恢复，支持FSK、GFSK、MSK、GMSK、LoRaTM及OOK调制方式；

●  最大链路预算可达168dB，127dB的RSSI动态范围；

●  自动射频信号检测、CAD模式和超高速AFC，带有CRC、高达256字节的数据包引擎；

●  频率范围：470~510MHz，868~915MHz

●  发射功率：最高达+22dBm（160mW）

●  接收灵敏度：低至-148dBm

●  供电电压：2.2~3.7V

●  功耗：IIP3=-11dBm，8.2mA最低接收电流，200nA寄存器保持电流

●  数字接口：SPI

●  天线接口：邮票孔/IPEX，射频端口优化至 50Ω

●  封装尺寸：15.0mm * 15.0mm * 2.6 mm，邮票孔封装

●  二次开发：提供软硬件资源包

产品选型表
