基于SX1268/2 的超低功耗LoRa终端模组

    M-HL10是一系列针对低功耗远距离物联网应用设计的超低功耗LoRa模组，集成高性能工业级LoRa芯片SX1268 / SX1262及华大MCU，支持低功耗串口及无线休眠唤醒，休眠功耗低至2uA，供电范围支持2.2-3.6V，是电池供电物联网应用的优选方案。出厂默认LoRa透传固件，提供二次开发资源包。

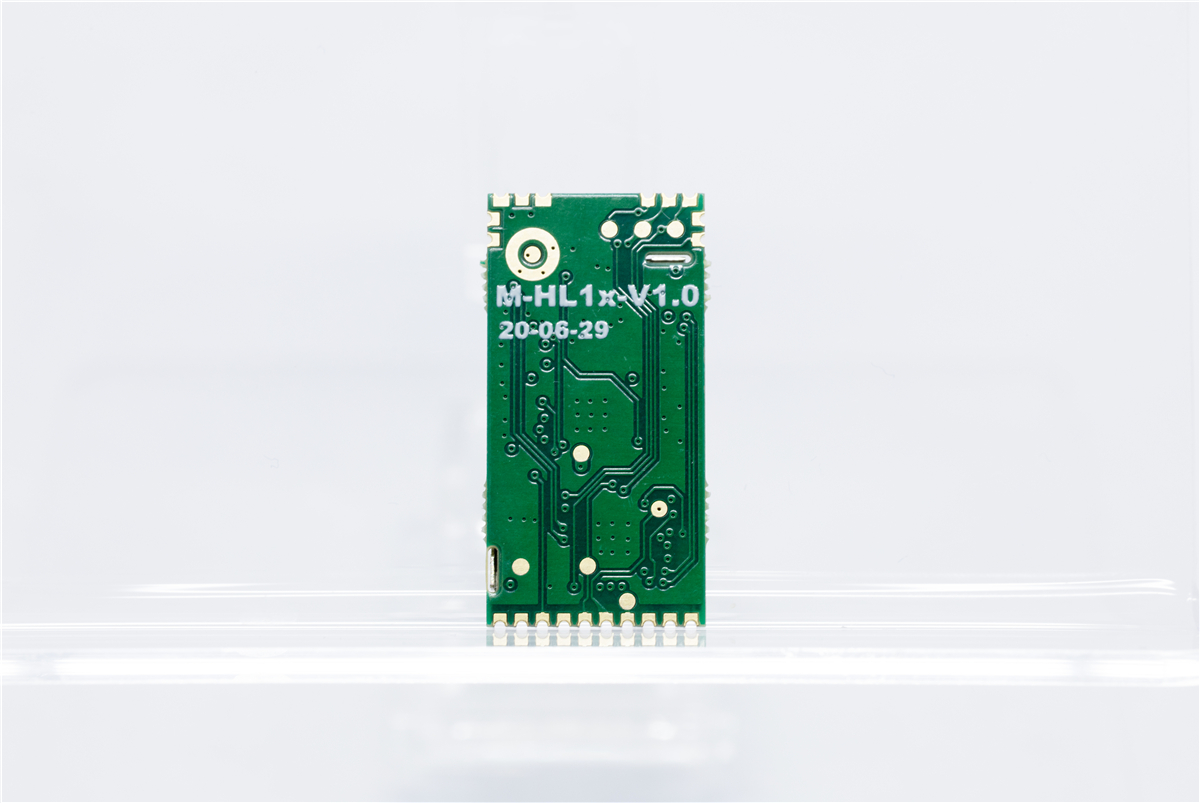

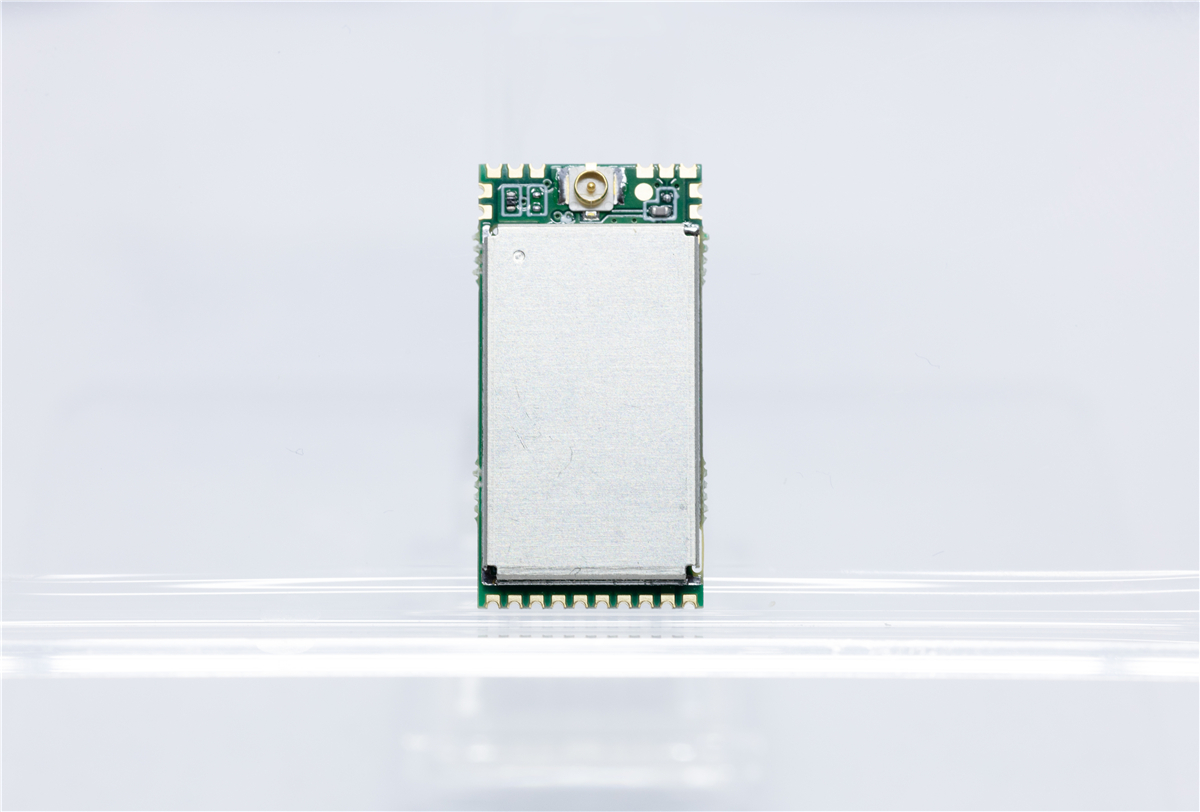

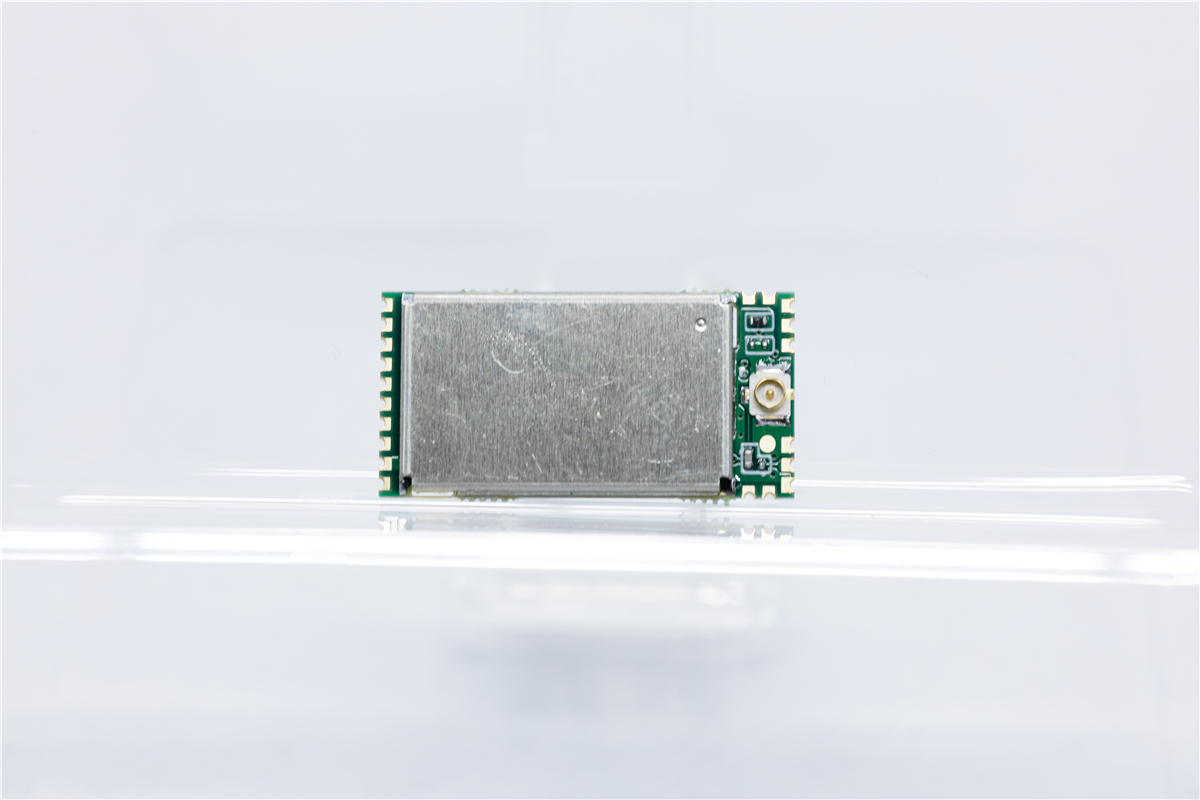

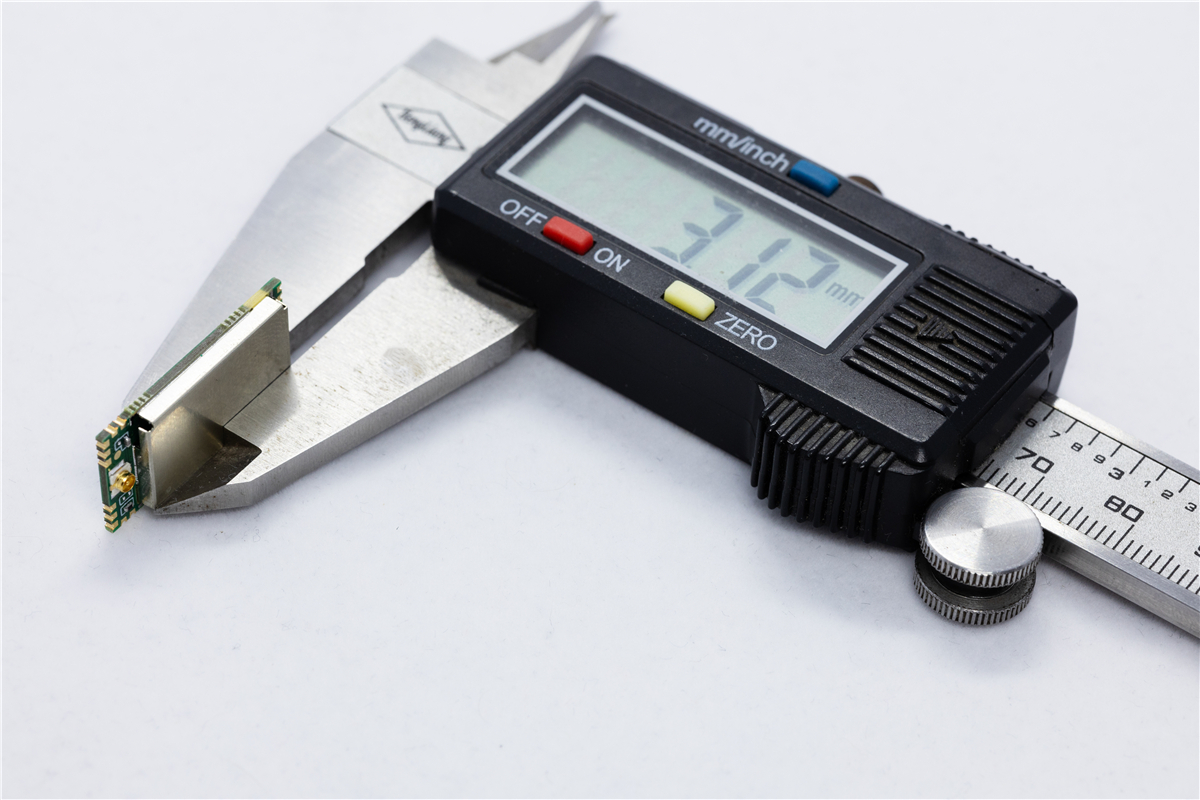

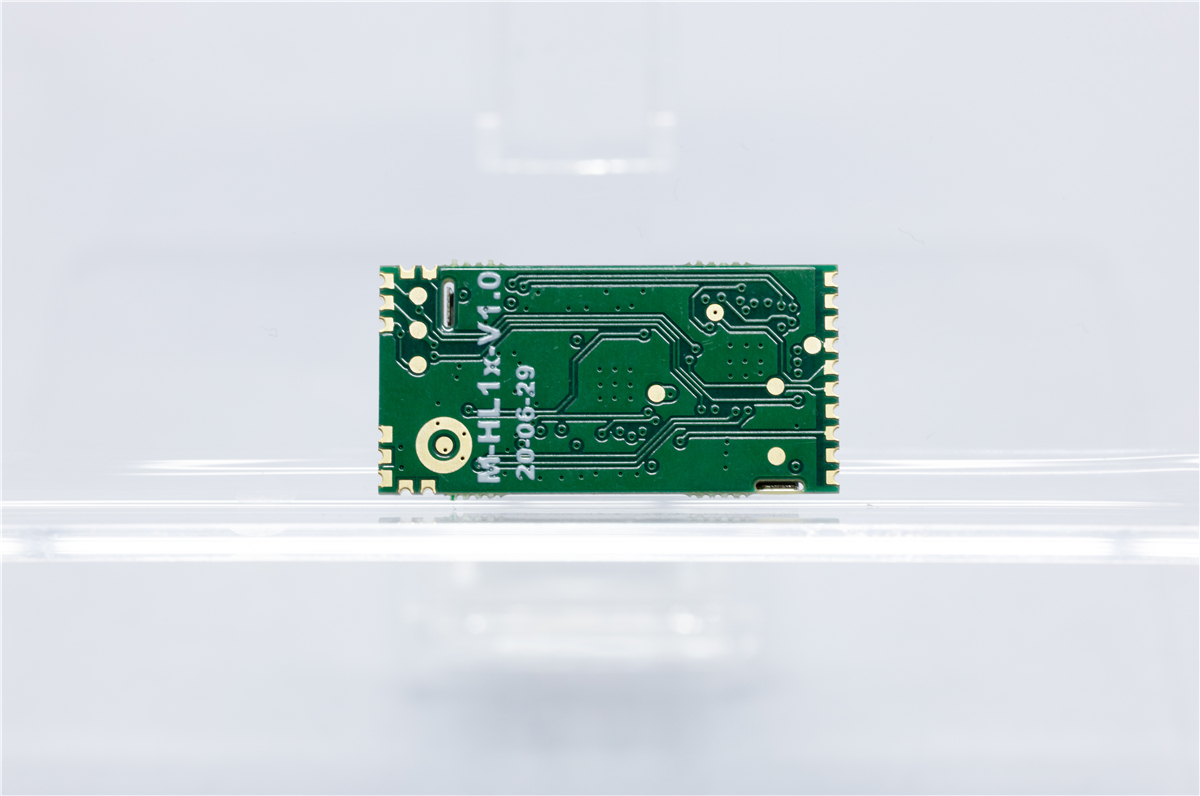

    M-HL10贴片版的尺寸为26.3*13.2*3mm，带屏蔽罩，采用邮票孔封装，天线支持邮票孔出线 / I-PEX接口。

    M-HL10插针版的尺寸为：弹簧天线版34.5*44.8*12mm，SMA天线版34.5*24.8*12mm，IPEX天线版34.5*15.3*12mm。带屏蔽罩，采用2.54mm间距排针。

产品特性

●  架构：SX1268/1262，华大MCU，LoRa扩频调制技术，AES128加密

●  频率范围：470~510MHz，868~915MHz

●  发射功率：最大+21.5dBm

●  接收灵敏度：低至-142dBm，常规可视通信距离可达3~5公里

●  功耗：休眠功耗2uA，可空中唤醒

●  供电电压：2.2~3.6V

●  数字接口：低功耗UART、IIC、SWD、ADC

●  配置方式：串口AT指令 / SensorTool桌面配置工具

●  固件升级方式：通过TTL串口升级

●  天线类型：I-PEX接口 / 邮票孔 / SMA接口 / 弹簧天线，射频口优化至 50Ω

●  二次开发：提供软硬件资源包
